在血管介入手術中,導絲作為關鍵醫療器械,其峰值拉力、連接牢固性及頭端柔軟度直接關系到手術成功率與患者安全。濟南三泉智能科技有限公司依托雄厚的研發實力,推出符合 YY 0450.1-2020 標準的 YYL-03 導絲峰值拉力測試儀與 DRY-05S 導絲頭端柔軟度測試儀,為醫療器械生產企業提供專業可靠的質量控制解決方案。

一、檢測目的與核心項目

兩款儀器分別針對導絲的機械性能與操控性能展開檢測:

• YYL-03 導絲峰值拉力測試儀:評估導絲關鍵連接處(如芯絲與頭端焊點)的抗斷裂能力,確保臨床使用中不會因拉力過大而分離;

• DRY-05S 導絲頭端柔軟度測試儀:模擬血管內復雜路徑,檢測導絲頭端抗彎曲破壞能力及涂層完整性,避免因反復彎折導致結構失效或涂層脫落。

二、測試原理與標準方法

(一)YYL-03 導絲峰值拉力測試(附錄 H)

測試原理
采用橡膠貼面楔形夾具,對導絲試驗段施加軸向拉力直至失效,通過高精度傳感器實時采集力值數據,控制系統自動記錄峰值拉力。

標準方法

1. 試樣制備:截取導絲中段,確保夾具間距≥150mm

2. 測試參數:拉伸速度 10mm/min,力值精度 ±0.5% FS

3. 數據采集:連續記錄力值 - 位移曲線,自動識別斷裂點峰值

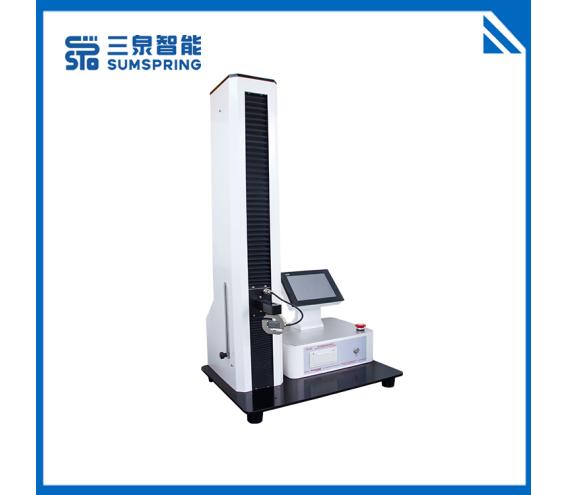

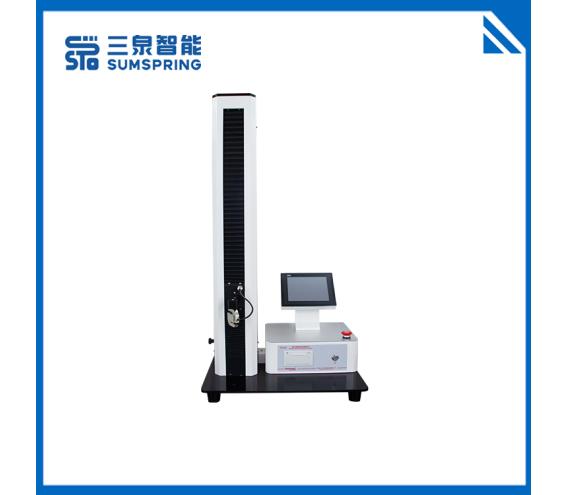

   導絲峰值拉力測試儀

(二)DRY-05S 導絲頭端柔軟度測試(附錄 G)

測試原理
通過雙圓柱反向彎曲的夾具結構,對導絲頭端 5mm 區域施加 20 次循環彎曲,模擬血管內轉向操作,檢測結構完整性與涂層附著力,以此判定導絲的抗彎曲破壞性能。

標準方法

1. 彎曲半徑:依據導絲直徑選擇匹配圓柱(Φ3.2mm/Φ6.4mm)

2. 循環次數:正向 + 反向彎曲為 1 次循環,共執行 20 次

3. 結果判定:顯微鏡觀察是否有芯絲斷裂、涂層剝落等缺陷

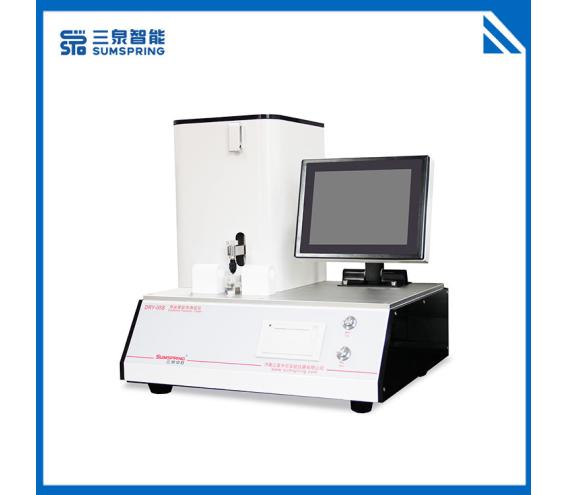

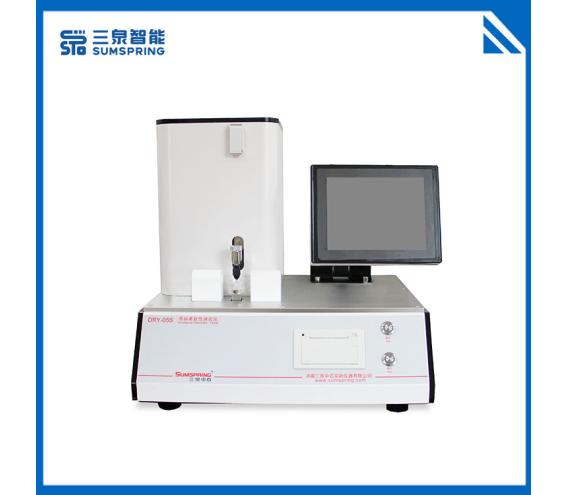

導絲頭端柔軟度測試儀

(三)管座連接力測試(YYL-03 擴展應用)

測試原理
對針管與針座施加軸向拉伸力,評估連接強度是否符合臨床使用要求。

標準方法

1. 環境預處理:(22±2)℃/50±10% RH 環境平衡 2 小時

2. 加載程序:

• 外徑<0.6mm:10N 拉力(精度 ±1%)

• 外徑≥0.6mm:20N 拉力(精度 ±1%)

3. 結果判定:目視檢查連接處是否松動,位移量≤0.1mm

導絲管-座連接力測試儀

三、產品技術參數對比

四、產品核心優勢

1. 標準合規性:符合 YY 0450.1-2020 附錄 H/G 要求,直接生成合規測試報告

2. 智能測控系統:

• 自動識別峰值、斷裂點等特征參數

• 測試數據可存儲 1000 組以上

3. 模塊化設計:

• 快速更換夾具,兼容不同規格導絲

• 可升級配置疲勞測試模塊

4. 精度保障:

• 采用進口高精度力值傳感器

• 關鍵部件均選用日本 SMC、德國 FESTO 等品牌

5. 售后服務:

• 提供實驗室認證配套服務

• 軟件免費升級

五、應用領域

• 醫療器械生產企業:導絲研發、生產過程中的質量控制

• 第三方檢測機構:醫療器械注冊檢驗、委托檢測

• 科研院所:新材料研究、生物力學實驗

• 藥檢部門:市場監督抽檢、質量仲裁

六、公司主營產品

濟南三泉智能專注于醫療器械檢測設備研發,產品線覆蓋:

• 導絲性能檢測設備(拉力、柔軟度、扭矩等)

• 導管性能檢測設備(耐彎曲、耐壓力、流量等)

• 注射器 / 輸液器檢測設備(滑動性能、密封性等)

• 藥包材檢測設備(阻隔性能、物理性能等)

• 定制化檢測解決方案

選擇濟南三泉智能的檢測設備,就是選擇專業、精準、可靠的質量保障。我們將以先進的技術與優質的服務,助力您的產品符合最高標準,贏得市場信任。
