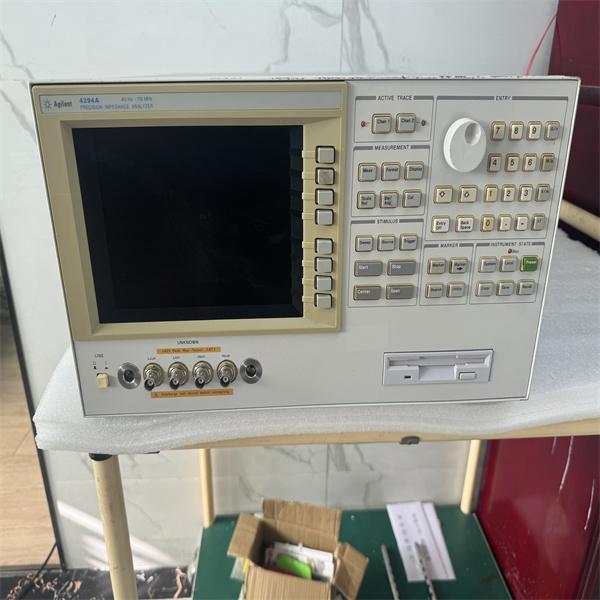

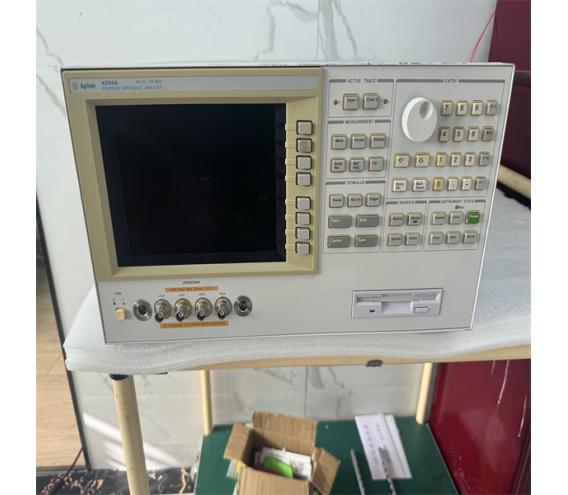

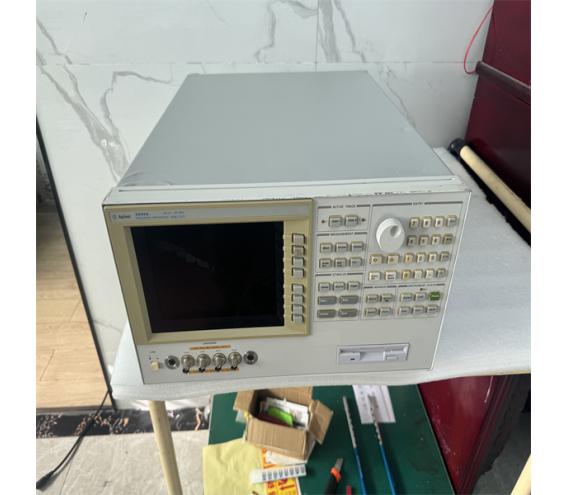

4294A阻抗分析儀的使用方法包括以下步驟?：

?設置測試參數?：首先，需要了解被測件的測試參數，如頻率范圍、電平、偏置等。這些參數可以在儀器面板上通過相應菜單進行設置。頻率設置在Stimulus菜單下，可以使用Start和Stop鍵來設置開始和截止頻率，或者使用Center(頻率)和Span(頻率范圍)來設置。阻抗分析儀支持多種掃描方式，包括線性頻率掃描、對數頻率掃描、分段掃描、電平掃描和偏置掃描，這些可以根據測試需求進行選擇。電平設置在Sweep Setup菜單中，可以設置激勵信號的電平，默認是電壓值，但也可以更改為功率或電流。如果儀器訂購了001偏置選件，則可以設置直流偏置(DC Bias)，在Sweep Setup菜單中，將DC Bias State設置為On后，即可進行偏置設置?1。

?端面校準?：校準是確保測試準確性的重要步驟。首先，選擇適當?shù)男?zhǔn)夾具，并通過儀器面板上的Cal鍵進入校準菜單。在Accessory菜單中選擇使用的夾具型號，使用儀器自帶的校準套件(如16195B)分別進行開路(Open)、短路(Short)和負載(Load)校準。按照屏幕提示進行，并在每項校準完成后確認?1。

?夾具補償?：夾具補償是為了減少夾具本身對測試結果的影響。將夾具的兩個測試電極或觸點呈開路狀態，選擇Open軟按鍵進行開路補償；使用短路片或短路線將夾具的兩個測試電極或觸點連接，選擇Short軟按鍵進行短路補償?1。

?樣品連接?：將待測件連接到夾具上，并確保連接緊密。然后，通過儀器面板上的Meas鍵選擇測試功能，如阻抗(Z)和相位(Theta)等?1。

?測試結果讀取?：根據測試設置，儀器將顯示相應的測試曲線。如果測試曲線超出顯示屏范圍，可以使用Scale鍵進行自動定標調整。通過儀器提供的各種功能，如Search(搜索)、Marker(標記)等，可以對測試曲線進行進一步分析。測試完成后，可以通過Save功能保存數據?1。

?4294A阻抗分析儀的主要特性和技術參數包括?：

?頻率范圍?：40 Hz至110 MHz
?基本阻抗精度?：±0.08%
?寬信號電平范圍?：5mV至1Vrms或200uA至20mArms
?直流偏置范圍?：0V至±40V或0mA至±100mA
?高Q值/低D值精度?：適用于分析低損耗元件
?強大的阻抗分析功能?：適用于元件和電路有效阻抗測量和分析的集成解決方案?
