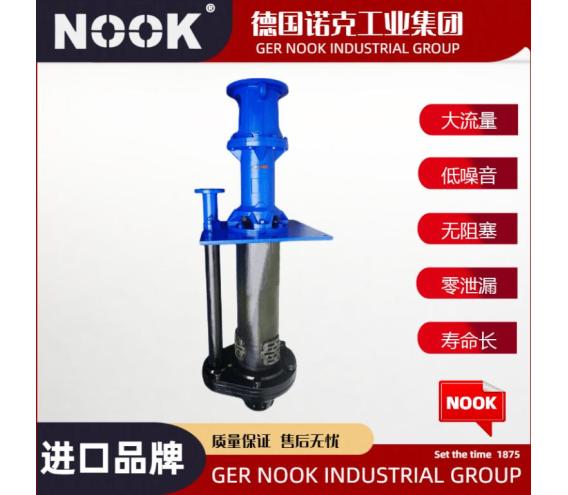

一、進口砂漿液下泵產品概述

德國NOOK諾克@進口砂漿液下泵主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。CJ型進口砂漿液下泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需引水，旋轉方向應從電機尾部看是順時針方向工作?？倷C長度備有各種規格，以便使用單位根據用途因地制宜地選用。

二、進口砂漿液下泵選型參數

公稱通徑：25-300(mm)

流量范圍：20-180(m3/h)

揚程范圍：8-20(m)

功率范圍：1.5～2.2kw

轉速范圍：2900r/min

防爆標志：ExdeIIBT4DIP21TAT6

防護等級：IP54/IP65

額定電壓：DC24v、220v、380v，660v，1140v（DC、AC）

溫度范圍：-20℃～120℃

工作壓力：≤1.6Mpa

泵體材質：鑄鐵、WCB、304、316、316L

三、進口砂漿液下泵特點

1.葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕;加工方便，通過性好，效率高。

2.為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。

3.泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。

4.本泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。

四、進口砂漿液下泵應用領域

1.砂漿液下泵系單級單吸離心泵，使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、砂漿、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。

2.若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。

3.養魚用作帶水清塘、魚池增氧等。

五、進口砂漿液下泵結構圖

六、進口砂漿液下泵性能參數

七、進口砂漿液下泵性能參數

八、進口砂漿液下泵拆卸安裝.拆卸

1.拆卸電鈄或面定板，出水管。

2.拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。

3.拆卸從動聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。

4.拆卸泵座與支撐筒螺栓，使其分開。

5.從軸上拆卸軸套與軸承。

九、進口砂漿液下泵安裝

1.對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。

2.骨架油封必須注滿黃油后放入泵座，再裝上軸承。

3.軸套內裝上0型密封圈后涂上黃油。

4.把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。

5.放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。

6.放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。

7.泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

十、進口砂漿液下泵注意事項

1.砂漿液下泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和幵關，以防葉輪雜物卡死時燒壞電機。

2.液下砂漿泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。

3.當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲籃等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。

4.泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。

5.在露天工作時，電機應裝護罩，以防雨水等浸入電機。

6.在河底，池底吸泥宜吊掛在三腳架上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水沖碎的土塊直徑不得大于吸入口三分之一。

7.砂漿液下泵規定的轉速是泵的最高轉速，不得任意提高；減低轉速使用不限，但功效顯著降低。

8.砂漿泵在吸送厚泥，濃稠液體或高揚程，長距離輸送砂漿時，負荷降低，但不能用改變結構的方法來增大負荷。

9.一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承，和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝。（采用機械密封運泵轉3500小時左右進行定期保養）。

10.當砂漿液下泵長期停止使用時，應將蝸殼拆幵，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用。

十一、進口砂漿液下泵故障與排除
