• 產品名稱:進口高壓管道泵
• 產品型號:
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• :
• Share : http://www.cnnook.com/Pipeline/698.html

一、產品概述：

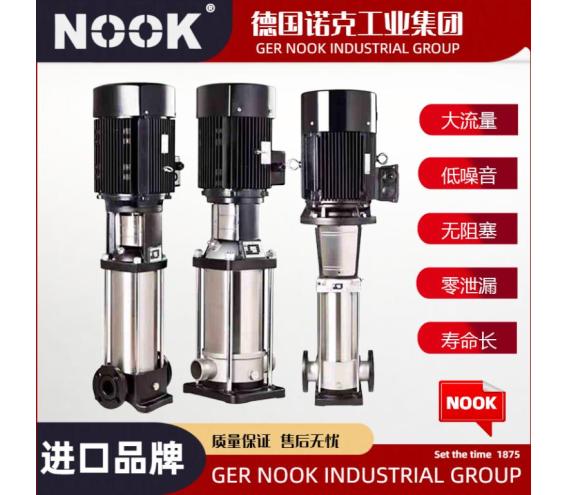

德國NOOK諾克@進口高壓管道泵是吸取了國內外先進技術而設計制造的立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。泵的過流部分均采用不銹鋼（304）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

二、產品特征：

1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

三、產品用途：

供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。

四、輸送介質：

1、 稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

五、多級泵技術參數：

流量：4.2-504m3/h； 揚程：24-240m； 功率：1.5-450kw； 轉速：1480r/min； 口徑：φ40-φ250； 液體溫度： 常溫型－15℃至+70℃ 熱水型+70℃至+110℃ 工作壓力：≤2.4Mpa。

六、多級泵型號意義：

CDL F- 4 - 120 CDL –輕型不銹鋼立式多級離心泵 F –流過部件為不銹鋼（304或316） 4– 額定流量 （m3/h） 120– 級數

七、CDLF型輕型不銹鋼立式多級泵結構圖：

概述

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

型號意義

用途

◆ 供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。

◆ 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

◆ 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。

◆ 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。

◆ 灌溉：農田灌溉、噴灌、滴灌。

運行條件

◆ 稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。

◆ 液體溫度：常溫型-15℃至+70℃  熱水型+70℃至120℃

◆ 環境溫度：最高+40℃

◆ 海拔：最高1000m

泵

◆ CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。

電機

◆ 電機為全封閉，冷風式極標準電機。

◆ 防護等級：IP55

◆ 絕緣等級：F

◆ 標準電壓，50Hz：1x220-230/240V 3x200-220/346-380V 3x220-240/380-415V 3x380-415V。

性能參數

產品范圍

外形和安裝尺寸

CDL1-250-1-360無橢圓法蘭型管路聯接

CDL2-180-2-260無橢圓法蘭型管路聯接

CDL3-250-3-360無橢圓法蘭型管路聯接

CDL4-190-4-220無橢圓法蘭型管路聯接

CDL8-140-8-200無橢圓法蘭型管路聯接
