產品介紹：

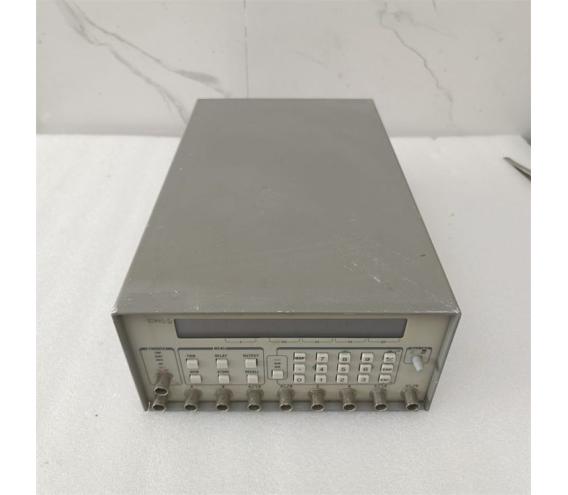

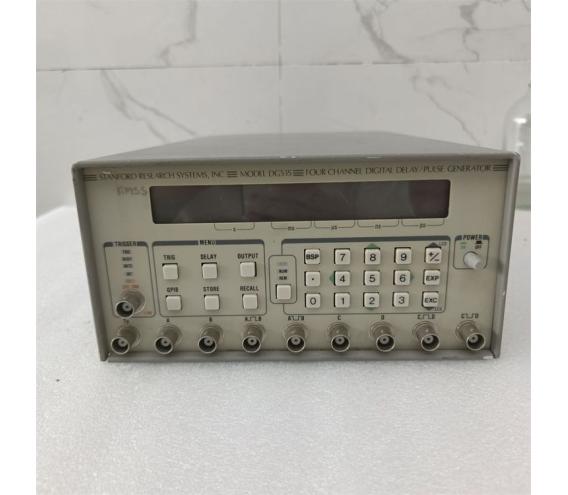

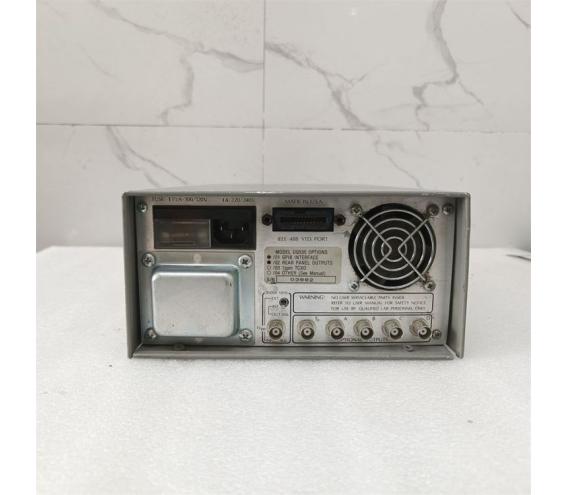

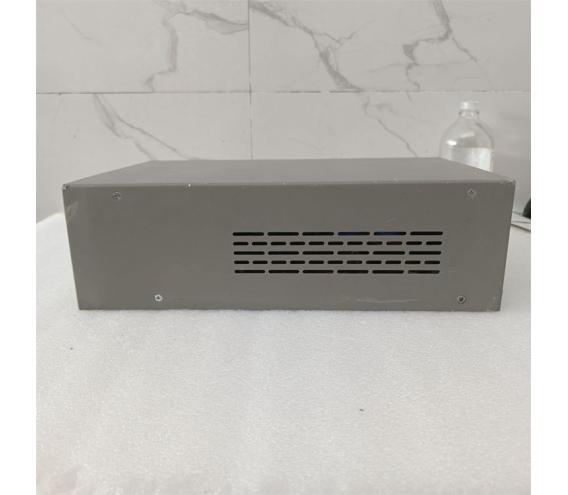

斯坦福數字延遲發生器DG535

美國SRS/DG535 4通道數字延遲/脈沖發生器
詳細說明

規格
時滯

頻道四個獨立的延遲輸出
范圍0到999.999,999,999,995秒
分辨率5 PS
精度1500 PS +時基誤差×延遲
時基標準：25ppm的晶體振蕩器
可選：1ppm的TCXO（優化03）
外部：10.0 MHz參考輸入
RMS抖動<100 PS +（10-8×延遲）
觸發延遲（典型值）85納秒（分機觸發對T0輸出）

外部觸發

速率DC至1 /（1 +μs的長延遲）
閾值±2.56 VDC
分辨率10毫伏
上上升或下降沿斜率觸發
阻抗1MΩ+ 40 pF的或50Ω

內部率發生器

率單拍，0.001 Hz至1.000兆赫，或線
分辨率四位數，0.001赫茲10Hz以下
精度同時基
抖動1：10,000
沉降<2秒為任何速率改變
突發模式每突發2?32766個脈沖在觸發周期的整數倍（4到32767）

輸出

負載50Ω或高阻抗
上升時間為2?3納秒（典型值）
轉換速率1V / ns的
過沖<100毫伏+ 10脈沖幅度的％
水平TTL：0至4 VDC（正?；蚍崔D(zhuǎn)）
ECL：-1.8?-0.8 VDC（正常或反轉）
NIM：-0.8到0.0 VDC（正?；蚍崔D(zhuǎn)）
VAR：可調偏移和振幅-3和+4之間VDC用10毫伏的分辨率。4V的大轉變。
精度為±（50毫伏+ 3脈沖幅度的％）
選項02后面板對應于T0，A，B，C，d的輸出為8標稱幅度×1kHz時重復頻率前面板輸出1次微秒的脈沖。輸出電平由2 V /附加平均輸出電流的毫安減小。

快速上升時間（優化O4A）

輸出幅度0.5?2.0 VDC
輸出偏移-0.8伏（典型值）
轉換時間
上升（20/80％）
下降（20/80％）

100ps的（大）
2000和PS（大。）

脈沖的像差
腳
環
4％（典型值）
±5％（典型值）

的快速下降時間（優化O4B）

輸出振幅-0.5至-2.0 VDC
輸出偏移0.8伏（典型值）
轉換時間
上升（20 / 80％），
秋季（20/80％）
2500 PS（大）
100ps的（大）
脈沖像差
腳
環
4％（典型值）
±5％（典型值）

一般

顯示背光20個字符的LCD
計算機接口GPIB（IEEE-488）。所有的儀器功能和設置可以通過接口總線進行控制。接口隊列可以從前面板進行查看。
尺寸8.5" ×4.75" ×14" （WHL）
重量10磅。
電源70 W，100/120/220/240 VAC，50/60赫茲
