產品與服務

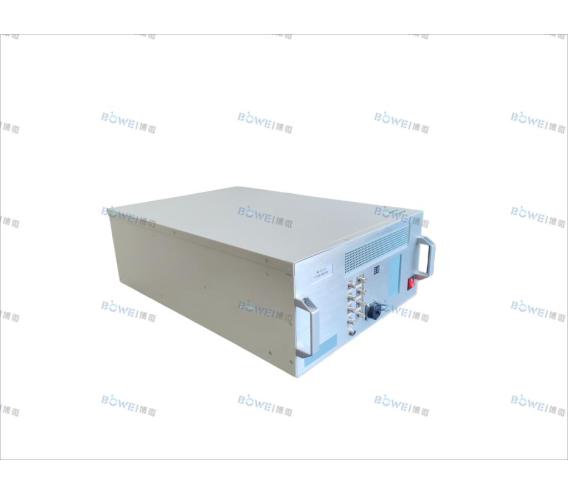

                        BW-4022C

                  半導體綜合測試系統


BW-4022C半導體綜合測試系統可同時針對：

【光耦】

Input:Vf/It/Ct；Output:Iceo/BVceoBVeco;TransferCharacteristics:If/CTR&;Vice(sat)/Riso/Cf/Fc/Tr/Tf.

適用于〖三極管管型光耦/可控硅光耦/繼電器光耦〗進行測試。

【二極管】

--Kelvin /Type_ident /Pin_test /Vrrm/Irrm/V/△Vf/V_Vrrm/I_Irrm/△Vrrm；

〖Diode /穩壓Diode/ZD/SBC/TVS/整流橋堆〗進行測試。

【壓敏電阻】

〖Kelvin /Vrrm /Vdrm /Irrm /Idrm /△Vr〗進行測試。

【鋰亞電池】;

〖Kelvin/電池空載電壓（Vbt）/負載電壓(Vbt_load )&; /測試電流（0-10A 恒流 ）/負載電壓變化值（▲Vbt_load）/電池內阻(Vbt Res)&; 等進行測試。

【晶振】

〖震蕩頻率(Freq_osc )/諧振電阻（Ri）/頻率精度(Freq_ppm)/測試頻率范圍（10kHz~10MHz）等測試。

【其他測試功能可定制拓展】

BW-4022C半導體綜合測試系統是針對于半導體器件開發專用測試的系統，經我公司產品升級與開發，目前亦可以對二極管、光電耦合器、壓敏電阻、鋰亞電池、晶振5種器件進行參數測試，性能、精度、測試范圍均滿足客戶測試需求，可用于客戶端來料檢驗、研發分析、 產品選型等重要檢測設備之一。

BW-4022C 半導體綜合測試系統采用大規模 32 位 ARM;MCU 設計， PC 中文操作界面，程控軟件基于 Lab VIEW 平臺， 填充調用式菜單操作界面，測試界面簡潔 靈活、人機界面友好。配合開爾文綜合集成測試插座，根據不同器件更換測試座配合，系統可適配設置完成對二極管、光電耦合器、壓敏電阻、鋰亞電池、晶振5種元件的靜態參數測試。

該測試系統主要由測試主機和程控電腦及外部測試夾具三部分組成，并接受客戶端MES系統進行測試指令：方案選取/開始/暫停/停止/數據上傳等操作執行，并可將測試數據上傳至MES系統由客戶端處理。

一、設備規格與環境要求

物理規格

主機尺寸：深;660*寬 430*高 210(mm) 臺式

主機重量：＜25kg

產品色系：白色系

工況環境

主機功耗：＜300W

海拔高度：海拔不超過1500m；

環境要求：-20℃～60℃（儲存）、5℃～50℃（工作）；

相對濕度：;20%RH～75%RH (無凝露，濕球溫度計溫度 45℃以下)；

大氣壓力：86Kpa～106Kpa；

防護條件：無較大灰塵，腐蝕性氣體，導電粉塵等；

供電要求

電源配置：AC220V±10%、50Hz±1Hz；

工作時間：連續；

二、測試種類與技術指標

1、光耦測試：

輸入（Input）相關參數

·正向電壓（Forward Voltage）：

反向電流（Reverse Current）：

輸出（Output）相關參數

集電極暗電流（Collector Dark Current）：

集電極- 發射極擊穿電壓（Collector-Emitter Breakdown Voltage）：

·發射極;- 集電極擊穿電壓（Emitter-Collector Breakdown Voltage）：

集電極電流（Collector Current）：

·電流傳輸比（Current Transfer Ratio）：


傳輸特性（TRANSFER CHARACTERISTICS）相關參數

集電極- 發射極飽和電壓（Collector-Emitter Saturation Voltage）：

;隔離電阻（Isolation Resistance）：


（以上參數基于晶體管LTV-816-Cu series特性參數）

三極管管型光耦

測試參數

符號

量程

測試范圍

測試條件

測量精度

輸入正向?qū)▔航?/font>

Vf1

0-10V

+-10V

0-4A

1%+FullRange0.1%+-2mV

反向擊穿電壓（耐壓）

Bvceo1 Bveco1

1

+-1V

0-2000V

1%+FullRange0.1%+-1mV

2

+-10V

0-2000V

1%+FullRange0.1%+-2mV

3

+-100V

0-2000V

1%+FullRange0.1%+-20mV

4

+-1000V

0-2000V

1%+FullRange0.1%+-200mV

5

+-2000V

0-2000V

1%+FullRange0.1%+-2V

反向漏電流

Iceo1 Ir1

1

+-100nA

0-2000V

1%+FullRange0.1%+-7nA

2

+-1uA

0-2000V

1%+FullRange0.1%+-10nA

3

+-10uA

0-2000V

1%+FullRange0.1%+-10nA

4

+-100uA

0-2000V

1%+FullRange0.1%+-30nA

5

+-1mA

0-2000V

1%+FullRange0.1%+-300nA

6

+-10mA

0-2000V

1%+FullRange0.1%+-3uA

7

+-100mA

0-2000V

1%+FullRange0.1%+-30uA

輸出導通壓降

Vce(sat)1

0-10V

+-10V


1%+FullRange0.1%+-2mV

輸入輸出電流傳輸比


2

600


1%+FullRange0.5%+-5

3

6000


1%+FullRange0.5%+-10

4

60000


1%+FullRange0.5%+-20







可控硅光耦

測試參數

符號

量程

測試范圍

測試條件

測量精度

輸入正向?qū)▔航?/font>

Vf1

0-10V

+-10V

0-4A

1%+FullRange0.1%+-2mV

反向擊穿電壓（耐壓）

輸入觸發電流

Vdrm  vrrm

ift

1

+-1V

0-2000V

1%+FullRange0.1%+-1mV

2

+-10V

0-2000V

1%+FullRange0.1%+-2mV

3

+-100V

0-2000V

1%+FullRange0.1%+-20mV

4

+-1000V

0-2000V

1%+FullRange0.1%+-200mV

5

+-2000V

0-2000V

1%+FullRange0.1%+-2V

反向漏電流

irrm idrm ir1

1

+-100nA

0-2000V

1%+FullRange0.1%+-7nA

2

+-1uA

0-2000V

1%+FullRange0.1%+-10nA

3

+-10uA

0-2000V

1%+FullRange0.1%+-10nA

4

+-100uA

0-2000V

1%+FullRange0.1%+-30nA

5

+-1mA

0-2000V

1%+FullRange0.1%+-300nA

6

+-10mA

0-2000V

1%+FullRange0.1%+-3uA

7

+-100mA

0-2000V

1%+FullRange0.1%+-30uA






1%+FullRange0.1%+-2mV

輸入LED正向壓降

輸出導通壓降

Vf1

vtm

0-10V

+-10V


1%+FullRange0.5%+-5

0-10V

+-10V


1%+FullRange0.5%+-10

0-400ma



1%+FullRange0.5%+-20


vih






ih






IL






C_vtm





·繼電器光耦

測試參數

符號

量程

測試范圍

測試條件

測量精度

輸入正向?qū)▔航?/font>

Vf1

0-10V

+-10V

0-4A

1%+FullRange0.1%+-2mV

反向擊穿電壓（耐壓）

VL1

VL2

1

+-1V

0-2000V

1%+FullRange0.1%+-1mV

2

+-10V

0-2000V

1%+FullRange0.1%+-2mV

3

+-100V

0-2000V

1%+FullRange0.1%+-20mV

4

+-1000V

0-2000V

1%+FullRange0.1%+-200mV

5

+-2000V

0-2000V

1%+FullRange0.1%+-2V

反向漏電流

Ir1

Ir2

1

+-100nA

0-2000V

1%+FullRange0.1%+-7nA

2

+-1uA

0-2000V

1%+FullRange0.1%+-10nA

3

+-10uA

0-2000V

1%+FullRange0.1%+-10nA

4

+-100uA

0-2000V

1%+FullRange0.1%+-30nA

5

+-1mA

0-2000V

1%+FullRange0.1%+-300nA

6

+-10mA

0-2000V

1%+FullRange0.1%+-3uA

7

+-100mA

0-2000V

1%+FullRange0.1%+-30uA

輸出導通內阻

ROn1

ROn2

0-10V

+-10V

0-40A

1%+FullRange0.1%+-2mV

輸入輸出電流傳輸比


2

600


1%+FullRange0.5%+-5

3

6000


1%+FullRange0.5%+-10

4

60000


1%+FullRange0.5%+-20







2、二極管類測試

· 二極管類：二極管

· Diode

· Kelvin ，Vrrm ，Irrm ，Vf ，△Vf ，△Vrrm ，Tr（選配）；

二極管類：穩壓二極管

· ZD（Zener Diode）

· Kelvin ，Vz ，lr ，Vf ，△Vf ，△Vz ；

二極管類：穩壓二極管

· ZD（Zener Diode）

· Kelvin、Vz、lr、Vf、△Vf、△Vz；

二極管類：三端肖特基二極管 SBD（SchottkyBarrierDiode）

· Kelvin 、Type_ident 、Pin_test 、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm；

二極管類： 瞬態二極管

· TVS

· Kelvin 、Vrrm 、Irrm、Vf、△Vf、△Vrrm  ；

二極管類：整流橋堆

· Kelvin 、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm；

二極管類：三相整流橋堆

· Kelvin 、Vrrm 、Irrm、Ir_ac、Vf、△Vf、△Vrrm；

測試參數

符號

量程

測試范圍

測試條件

測量精度

正向?qū)▔航?/font>

VF1 VF2 VF3 VF4 VF5  VF6

0-10V

+-10V

0-40A（選配）

0-100A(標配)

0-200A（選配）

0-300A（選配）

0.5%+FullRange0.1%+-2mV

反向擊穿電壓（耐壓）

Vrrm1 Vrrrm2 Vrrrm3 Vrrm4 Vrrm5  Vrrm6

1

+-1V

0-2000V

0.5%+FullRange0.1%+-1mV

2

+-10V

0-2000V

0.5%+FullRange0.1%+-2mV

3

+-100V

0-2000V

0.5%+FullRange0.1%+-20mV

4

+-1000V

0-2000V

0.5%+FullRange0.1%+-200mV

5

+-2000V

0-2000V

0.5%+FullRange0.1%+-2V

反向漏電流

Irrm1 Irrm2 Irrm3 Irrm4 Irrm5  Irrm6

1

+-100nA

0-2000V

1%+FullRange0.1%+-5nA

2

+-1uA

0-2000V

1%+FullRange0.1%+-10nA

3

+-10uA

0-2000V

0.5%+FullRange0.1%+-10nA

4

+-100uA

0-2000V

0.5%+FullRange0.1%+-30nA

5

+-1mA

0-2000V

0.5%+FullRange0.1%+-300nA

6

+-10mA

0-2000V

0.5%+FullRange0.1%+-3uA

7

+-100mA

0-2000V

0.5%+FullRange0.1%+-30uA

3、壓敏電阻測試

· Kelvin 、Vrrm 、 Vdrm 、Irrm 、Idrm  、 △Vr ;（參數配置精度與二極管一致）

測試參數

符號

量程

測試范圍

測試條件

測量精度

正向?qū)▔航?/font>

VF1 VF2 VF3 VF4 VF5  VF6

0-10V

+-10V

0-40A（選配）

0-100A(標配)

0-200A（選配）

0-300A（選配）

0.5%+FullRange0.1%+-2mV

壓敏電壓（1mA）

Vrrm1 Vrrrm2 Vrrrm3 Vrrm4 Vrrm5  Vrrm6

1

+-1V

0-2000V

0.5%+FullRange0.1%+-1mV

2

+-10V

0-2000V

0.5%+FullRange0.1%+-2mV

3

+-100V

0-2000V

0.5%+FullRange0.1%+-20mV

4

+-1000V

0-2000V

0.5%+FullRange0.1%+-200mV

5

+-2000V

0-2000V

0.5%+FullRange0.1%+-2V

反向漏電流

Irrm1 Irrm2 Irrm3 Irrm4 Irrm5  Irrm6

1

+-100nA

0-2000V

1%+FullRange0.1%+-5nA

2

+-1uA

0-2000V

1%+FullRange0.1%+-10nA

3

+-10uA

0-2000V

0.5%+FullRange0.1%+-10nA

4

+-100uA

0-2000V

0.5%+FullRange0.1%+-30nA

5

+-1mA

0-2000V

0.5%+FullRange0.1%+-300nA

6

+-10mA

0-2000V

0.5%+FullRange0.1%+-3uA

7

+-100mA

0-2000V

0.5%+FullRange0.1%+-30uA

4、鋰亞電池測試

· Kelvin(0~150mV)

· 電池空載電壓（Vbt）  0-100V  +-0.2%

· 負載電壓(Vbt_load )   0-100V  +-0.5%  測試電流（0-10A 恒流 ）

· 負載電壓變化值（▲Vbt_load）0-10v +-5% 測試電流（0-10A 恒流 ）

· 電池內阻(Vbt Res)  0-10v +-5%  測試電流（0-10A 脈沖 ）

5、晶振測試

· 震蕩頻率(Freq_osc )

· 諧振電阻（Ri）

· 頻率精度(Freq_ppm)

· 測試頻率范圍（10kHz~10MHz）

測試參數

符號

量程

測試范圍

測試條件

測量精度

震蕩頻率

Fosc

10kHz~100kHz

100kHz~1MHz

1MHz~5MHz

5MHz~10MHz

10kHz~10MHz


0.1Hz

諧振電阻

Rz

0~100K



±10%

頻率精度

ppm


0-1000


0.01%

三、參數配置與性能指標

1. 電流/電壓源 VIS自帶VI測量單元

1）加壓（FV）

量程

分辨率

精度

±40V

19.5mV

± 1%設定值+FullRange0.1%± 19.5mV

±20V

10mV

±1% 設定值+FullRange0.1%±10mV

±10V

5mV

±1% 設定值+FullRange0.1%±5mV

±5V

2mV

±1% 設定值+FullRange0.1%±2mV

±2V

1mV

±1% 設定值+FullRange0.1%±2mV

2)加流(FI)：

量程

分辨率

精度

±100A

195mA

±2% 設定值+FullRange0.1%±100mA

±40A

19.5mA

±2% 設定值+FullRange0.1%±30mA

±4A

1.95mA

±1% 設定值+FullRange0.1%±2mA

±400mA

119.5uA

±1% 設定值+FullRange0.1%±200uA

±40mA

11.95uA

±1% 設定值+FullRange0.1%±20uA

±4mA

195nA

±1% 設定值+FullRange0.1%±200nA

±400uA

19.5nA

±1% 設定值+FullRange0.1%±20nA

±40uA

1.95nA

±2% 設定值+FullRange0.1%±2nA

說明：電流大于1.5A自動轉為脈沖方式輸出，脈寬范圍：300us-1000us可調

3). 電流測量(MI)

量程

分辨率

精度

±100A

12.2mA

±5% 讀數值+FullRange0.2%±100mA

±40A

1.22mA

±1% 讀數值+FullRange0.1%±20mA

±4A

122uA

±0.5% 讀數值+FullRange0.1%±2mA

±400mA

12.2uA

±0.5% 讀數值+FullRange0.1%±200uA

±40mA

1.22uA

±0.5% 讀數值+FullRange0.1%±20uA

±4mA

122nA

±0.5% 讀數值+FullRange0.1%±2uA

±400uA

12.2nA

±0.5% 讀數值+FullRange0.1%±200nA

±40uA

1.22nA

±1% 讀數值+FullRange0.1%±20nA

4). 電壓測量(MV)

量程

分辨率

精度

±40V

1.22mV

±1% 讀數值+FullRange0.1%±20mV

±20V

122uV

±0.5% 讀數值+FullRange0.1%±2mV

±10V

12.2uV

±0.5% 讀數值+FullRange0.1%±200uV

±5V

1.22uV

±0.5% 讀數值+FullRange0.1%±20uV

2. 數據采集部分 VM  （16位ADC，100K/S采樣速率）

1). 電壓測量(MV)

量程

分辨率

精度

±2000V

1.22mV

±1% 讀數值+FullRange0.1%±20mV

±100V

122uV

±0.5% 讀數值+FullRange0.1%±2mV

±10V

12.2uV

±0.5% 讀數值+FullRange0.1%±200uV

±1V

1.22uV

±0.5% 讀數值+FullRange0.1%±20uV

2). 漏電流測量(MI)

量程

分辨率

精度

±100mA

30uA

±1% 讀數值+FullRange0.1%±30uA

±10mA

3uA

±1%   讀數值+FullRange0.1%±3uA

±1mA

300nA

±1% 讀數值+FullRange0.1%±300nA

±100uA

30nA

±1% 讀數值+FullRange0.1%±30nA

±10uA

3nA

±1% 讀數值+FullRange0.1%±10nA

±1uA

300pA

±1% 讀數值+FullRange0.1%±10nA

±100nA

30pA

±1% 讀數值+FullRange0.1%±5nA

3. 高壓源  HVS(基本)16位DAC

1).加壓(FV)

量程

分辨率

精度

2000V/10mA

30.5mV

±0.5% 設定值+FullRange0.1%±500mV

200V/10mA

30.5mV

±0.5% 設定值+FullRange0.1%±500mV

40V/50mA

30.5mV

±0.5% 設定值+FullRange0.1%±500mV




2).加流(FI)：

量程

分辨率

精度

10mA

4.88uA

±2% 設定值+FullRange0.1%±10uA

2mA

488nA

±1% 設定值+FullRange0.1%±2uA

200uA

48.8nA

±1% 設定值+FullRange0.1%±200nA

20uA

4.88nA

±1% 設定值+FullRange0.1%±20nA

2uA

488pA

±2% 設定值+FullRange0.1%±10nA


詳情：

規格參數

  • 行業分類：

    儀器儀表/電子測量儀器

  • 產品類別：

  • 品　　牌：

    博微

  • 規格型號：

    BW-4022C

  • 庫　　存：

    10

  • 生 產 商：

    陜西博微電通科技有限責任公司

  • 產　　地：

    中國陜西省西安市
