煤礦龜甲網(wǎng)耐磨澆注料使用方法——聯(lián)系電話：159-3877-3131

煤礦龜甲網(wǎng)耐磨澆注料使用方法，耐磨澆注料，該涂料采用高新技術(shù)，特別是無機(jī)—有機(jī)納米技術(shù)，耐溫可以到達(dá)600℃，涂料有機(jī)-無機(jī)增鏈嫁接，以及共混理論和互穿網(wǎng)絡(luò)技術(shù)，耐磨防腐涂料涂層具有良好的抗沖擊性能和防腐性能，無機(jī)-有機(jī)改性溶液成膜后飽滿光滑可以減少磨擦組力，顏料中大的陶瓷粉料作為支架抗沖擊抗撞擊，小的陶瓷粉料作為填充抗摩擦。涂料所用原料主要采用離子化合物和部分人工合成共價(jià)化合物，離子鍵和共價(jià)鍵屬強(qiáng)結(jié)合鍵，形成化學(xué)結(jié)合，所以韌性和強(qiáng)度很大，可抵御的高速?zèng)_擊力和剪切應(yīng)力，可以長期耐酸堿腐蝕，不粉化不脫落，使用壽命長。并且抗溫變性能好，耐候性強(qiáng)。

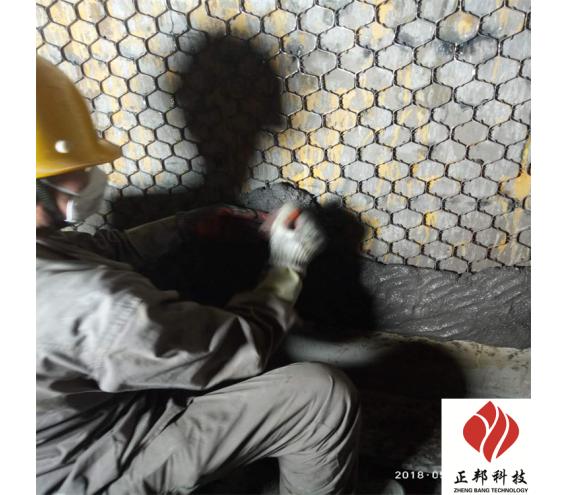

耐磨澆注料施工工藝

在進(jìn)行抗磨層施工前，筒倉和卸煤槽的原有混凝土基層已施工完超過28天，達(dá)到硬化強(qiáng)度，為了保證抗磨層和原有混凝土基層粘接牢固，形成有機(jī)整體，采取以下三個(gè)的工藝準(zhǔn)備：基層處理、鋪設(shè)鋼筋網(wǎng)、涂刷界面劑。

1基層處理

界面基層處理主要注意三點(diǎn)：⑴粗糙程度，基層越粗糙，界面結(jié)合面積越大，合力越大，抵抗剪切破壞的能力就越強(qiáng)，所以要對(duì)基層進(jìn)行鑿毛。⑵完好程度，指粘接面受損傷的程度，損傷越輕，內(nèi)部產(chǎn)生缺陷越少，粘接性能越好，所以要對(duì)基礎(chǔ)表面如有疏松部位應(yīng)予剔除。⑶潔凈程度，減少雜質(zhì)，有利于提高粘接強(qiáng)度。所以要用壓力水沖洗清理基礎(chǔ)表面，不得有浮漿、浮灰和脫模劑等雜物

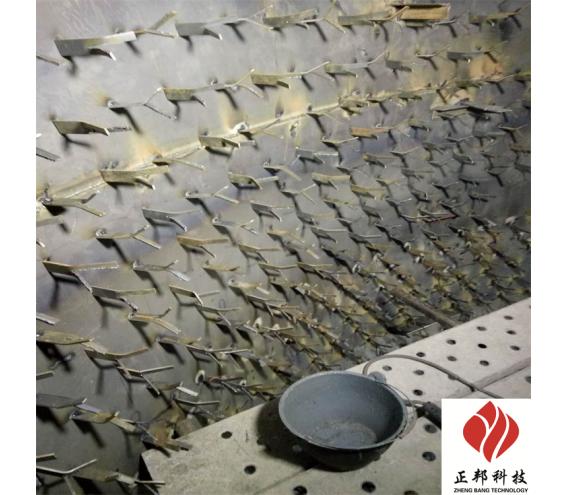

2 鋪設(shè)鋼筋網(wǎng)

為了保證抗磨層與混凝土基層的整體性，減少大面積抹灰造成的抗磨層收縮，增大約束，防止產(chǎn)生空鼓和裂紋，在基層表面需埋設(shè)鋼筋網(wǎng)。

混凝土基層鉆孔深70mm，孔徑12mm；用鋼筋錨固料錨固Ф6mm鋼筋棍，鋼筋棍埋設(shè)深度70mm，外露15～30mm，鋼筋棍之間的間距300mm；鋼筋棍的用Ф6mm盤條焊接成網(wǎng)。

3 涂刷界面劑

施工前2小時(shí)充分濕潤基礎(chǔ)表面，施工時(shí)將浮水吸干。

將界面處理劑均勻涂刷在已處理好的混凝土基礎(chǔ)表面，不能漏刷。
