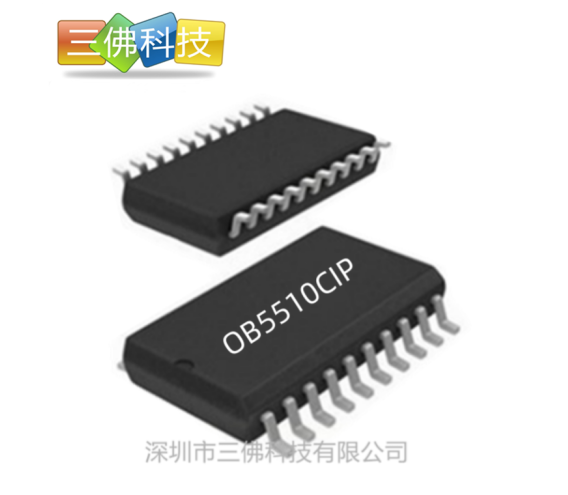

深圳市三佛科技有限公司供應OB5510CIP煙機/衛浴吊頂控制芯片，原裝現貨

OB5510CIP煙機/衛浴吊頂控制芯片 特征
指令設置兼容 MCS-51
8K 字節的片上閃存程序存儲器
512 字節的標準的8052 RAM
雙16-bit 數據指針 (DPTR0&DPTR1)
3個16-bit 的定時器/計數器（計時器0,1,2, 3）
最多 11 個 GPIO
外部中斷源: INTx 2
I2C x 1
UART x 1
可編程的看門狗定時器（WDT）
3 路 12 位模擬數字轉換（ADC）
片上閃存存儲器支持 ICP 及 EEPROM 功能
低電壓中斷 LVI/低電壓復位 LVR
電源管理單元空閑及掉電模式
支持在線仿真(OCD)功能
高速 1T 架構，最高可達 16MHz
高壓模擬單元
輸入電壓: 7.5V~12V
集成 5VLDO，輸出電壓: 5V ±2%@25°
C. ±4%@ -40°C~85°C; 最大輸出電流:
200mA
集成 5 個 開漏端口, 80mA 灌電流能力,內
建續流二極管
封裝型態: 16/20-SOP

描述
OB5510CIP，OB5510是一集成高壓工藝與數?；旌霞夹g(shù)的主控芯片，具備快速的單周期8051內核，8KB 閃存，512B SRAM，能執行所有ASM51 兼容指令,與MCS-51相
同的指令設置。片內集成有DC Regulator，ADC，MOSFET等模擬模塊，可直接驅動5個繼電器或可控硅，芯片能操作在系統電源12V 以下。

高壓模擬模塊特殊功能寄存器設定
高壓模擬模塊的所有配置與控制均由高壓模擬模塊特殊功能寄存器設定。OB5510通過IIC端口與高壓模擬模塊
通信，用以配置高壓模擬模塊特殊功能寄存器的各個位。高壓模擬模塊的地址為（1010010）b

OB5510為專門用于衛浴吊頂系統的控制處理器，它由模擬和數字兩部分構成，模擬部分提供LDO輸出供電
模塊，LDO供電模塊有高達200mA的電流輸出能力，并且擁有休眠模式，進入休眠模式后LDO消耗電流減小以
適應低功耗要求。OB5510還有5路Open Drain驅動電路，大大簡化了系統設計的難度。

提供樣品，技術支持
