RSA306：全新的儀器類別

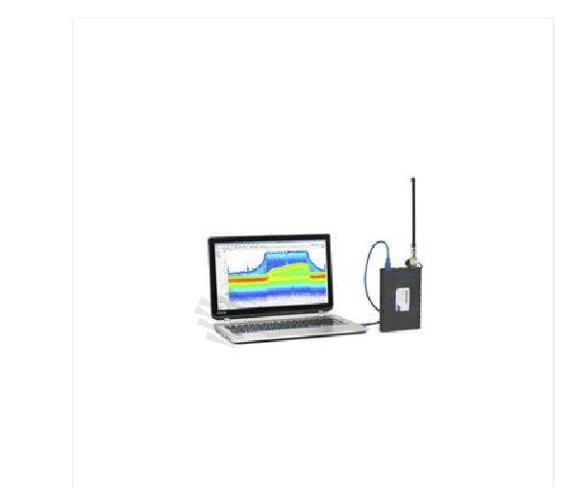

RSA306 以之前任何產品都無法比擬的價格提供了全面的頻譜分析和深入的信號分析功能。RSA306 采用新的商用接口和現有的計算能力，把信號采集與測量分開，明顯降低了儀器硬件的成本。數據分析、存儲和重放都在電腦、平板電腦或筆記本電腦上進行。電腦與采集硬件分開管理使升級處理變得非常簡便，同時也更大限度地減少了IT 管理問題。

SignalVu-PC 軟件和API，實現深入分析和快速編程交互

RSA306 運行SignalVu-PC，這是一種功能強大的軟件程序，泰克高性能信號分析儀一直使用這一軟件。SignalVu-PC 提供了以前經濟型解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇SignalVu-PC 編程接口，也可以使用標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。.另外還為API 提供了MATLAB 驅動程序，可以與MATLAB 和儀器控制工具箱一起使用。

SignalVu-PC 基本版中包括的測量

免費的SignalVu-PC 程序的基本功能遠遠不只是基本功能。下表概括了SignalVu-PC 免費軟件中包括的測量。

技術數據

技術數據適用于以下條件：

• 在滿足這些規范列明的溫度、幅度和濕度特點的環境中運行儀器。

• 在連接到PC 及啟動Signalvu 軟件后，預熱30 分鐘。

頻率

RF 輸入頻率范圍

9kHz 到 6.2GHz

頻率參考精度

初始

±3ppm + 老化(18°C ~ 28°C環境溫度, 在預熱20分鐘后)

±25ppm + 老化(-10°C ~ 55°C環境溫度, 在預熱20分鐘后), 典型值

老化( 典型值)

±3ppm ( 第一年)，以后每年±1ppm

外部頻率參考輸入

輸入頻率范圍

10MHz ±10Hz

輸入電平范圍

-10dBm ~ +10dBm 正弦曲線

阻抗

50Ω

中心頻率分辨率

塊IQ 樣點

1Hz

流式ADC 樣點

500kHz

幅度

RF 輸入阻抗

50Ω

RF 輸入VSWR (典型值)

≤ 1.8:1(10MHz ~ 6200MHz, 參考電平≥ +10dBm)

無損壞最大RF 輸入電平

DC 電壓

±40V_DC

參考電平≥ -10dBm

+23dBm ( 連續或峰值)

參考電平< -10dBm

+15dBm ( 連續或峰值)

最大RF 輸入工作電平

儀器能夠滿足測量規范的RF 輸入的最大電平。

中心頻率< 22MHz ( 低頻路徑)

+15dBm

中心頻率≥ 22(RF 路徑)

+20dBm

所有中心頻率上的幅度精度

中心頻率	保障值 (18℃ ~ 28℃ )	典型值(95% 置信度)(18℃ ~ 28℃ )	典型值(-10℃ ~ 55℃ )
9kHz - < 3GHz	±2.0dB	±1.25dB	±3.0dB
≥ 3GHz - 6.2GHz	±2.75dB	±2.0dB	±3.0dB

參考電平+20dBm ~ -30dBm，在測試前運行對準。

適用于校正后的IQ 數據，信噪比> 40dB。

在按最大貯存溫度貯存后精度可能會最高劣化±0.6dB，在24 小時內恢復

中間頻率和采集系統

IF 帶寬

40MHz

ADC 采樣率和位寬度

112Ms/s, 14位

實時IF 采集數據( 未校正)

112Ms/s, 16位整數實數樣點

40MHz 帶寬, 28±0.25MHz 數字IF, 未校正。校正后的值與保存的數據一起存儲

塊數據平均傳送速率為224 MB/s

塊基帶采集數據( 校正后)

最大采集時間

1秒

帶寬

≤ 40/( 2^N) MHz, 0Hz 數字IF, N ≥ 0

采樣率

≤ 56/ (2^N) Msps, 32位浮動復數樣點, N ≥ 0

通道幅度平坦度

±1.0dB, 18℃ ~ 28℃

±2.0dB, -10℃ ~ 55℃, 典型值

參考電平+10dBm ~ -30dBm, 在測試前運行對準

適用于校正后的IQ 數據，信噪比> 40dB

觸發

觸發/ 同步輸入

電壓范圍

TTL, 0.0V - 5.0V

觸發電平, 正向閾值電壓

最小1.6V, 最大2.1V

觸發電平, 負向閾值電壓

最小1.0V, 最大1.35V

阻抗

10kΩ

IF 功率觸發

閾值范圍

距參考電平0 dB ~ -50dB, 噪底以上>30dB 觸發電平, 1dB 步長

類型

上升沿或下降沿

觸發再準備時間

≤100μs

噪聲和失真

顯示的平均噪聲電平 (DANL)

參考電平= -50dBm，輸入端接50W 負載，對數平均檢測( 平均10 次)

中心頻率	頻率范圍	DANL (dBm/Hz)	DANL (dBm/Hz), 典型值
< 22MHz (LF 路徑)	100kHz - 42MHz	-130	-133
≥ 22MHz (RF 路徑)	2MHz - 5MHz	-145	-148
	> 5MHz - 1.0GHz	-160	-163
	> 1.0GHz - 2.0GHz	-158	-161
	> 2.0GHz - 4.0GHz	-155	-158
	> 4.0GHz - 6.2GHz	-150	-153

相噪

相位噪聲使用1 GHz CW 信號在0 dBm 時測得

下表各項目的單位為dBc/Hz

	中心頻率
載波偏置	1GHz	10MHz ( 典型值)	1GHz ( 典型值)	2.5GHz ( 典型值)	6GHz ( 典型值)
1kHz	-80	-108	-88	-75	-70
10kHz	-84	-118	-87	-80	-75
100kHz	-90	-120	-92	-90	-85
1MHz	-110	-122	-120	-110	-105
