Q3763雙吊鉤式拋丸清理機適用范圍和特點

本機適用范圍

本機適用于有色金屬、閥門、五金件、鍛件、鑄件、結構件的拋丸清理。通過拋丸清理，可以在精飾工件表面的同時去除工件毛刺、表面銹蝕、焊印、刀紋、氧化皮、型砂等，還可以降低工件的內應力，提高工件的抗疲勞強度。

本機有下述特點

1、氣動控制閥裝置，有效控制拋丸器開、停時間，避免拋丸器無效空拋，節約能源，提高室體護板、拋丸器等易損件壽命。

2、配有大流量除塵排風系統，使清理室體始終保持一定的負壓，從而循環室體內的氣流冷卻室內空氣以及彈丸的溫度，使拋丸達到最高效率強度。

3、室體內主要部位采用高鉻合金耐磨護板防護，護板采用重疊式安裝，護板搭接處用高鉻耐磨鑄鐵墊起所有護板全部采用高溫淬火的包鑄螺母固定于室體內壁上，易于安裝和更換，使用壽命在三年以上。

4、除塵器室體+脈沖濾芯，采用脈沖濾芯除塵器，具有自動脈沖清灰功能；除塵濾芯安裝方便。

5、本機配置防爆電柜箱、防爆電機，安全系數較高。

主要技術性能參數

整套設備占用空間規格：      L4000×W3500×H4500mm

拋丸室外尺寸：                           L1500×W1500×H2400mm

拋丸室內尺寸：                           L1250×W1250×H1600mm

拋丸器電機：                              型號Q034     功率7.5kw     轉速2900r/min     數量3臺     拋丸量3×120kg/min         拋射速度72m/s

彈丸循環：                                  螺旋輸送機和斗式提升機    功率3kw              輸送提升量15t/min

雙吊鉤及電葫蘆：                       吊鉤承重1000kg/鉤     行走功率2×0.2kw      行走速度20m/min     升降功率2×1.5kw     升降速度8m/min                                                                 升降高度5m                  自轉功率0.55kw        自轉速度1:70

除塵系統：                                  除塵風機型號4-7離心式   功率4kw                轉速2900r/min               風量6000m³/min

聚酯濾芯    規格Φ320mm×L900      數量9只

清理效率：                                   清理速度 5-12min/鉤      清理等級A-Bsa2.0-2.5     表面效果Ra15-65μm（可調）

設備總功率：                                 約30kw

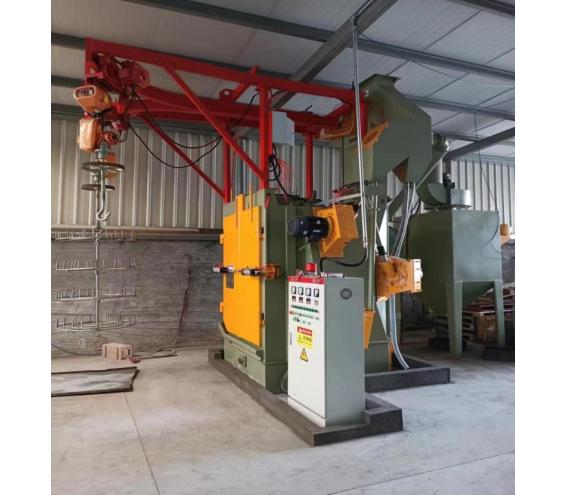

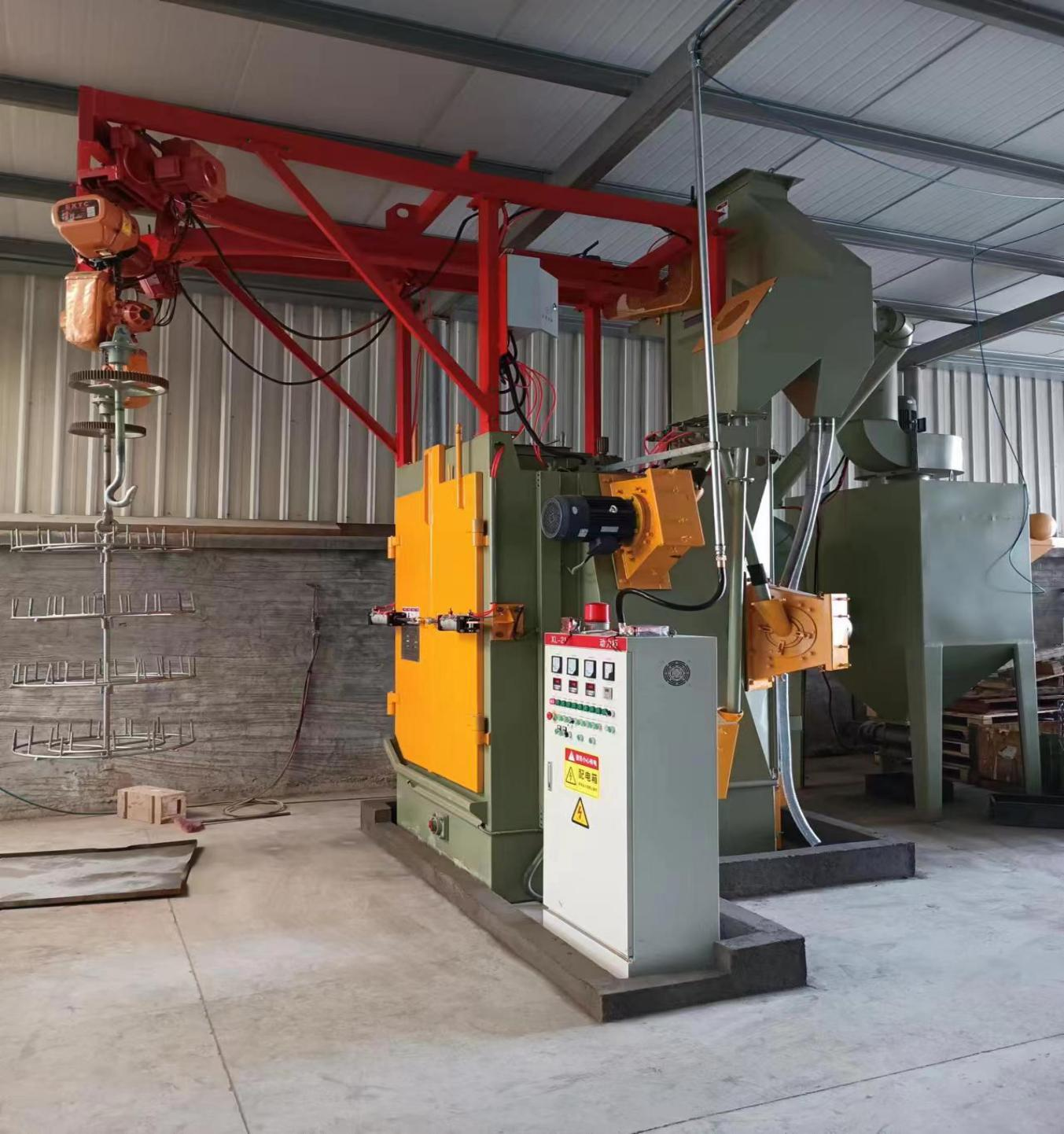

工廠實拍圖片
