一、概述

主體是一個內徑為76.2mm、高度至少為64.mm、容積為300～400ml的筒狀獎杯。此杯是由耐強堿溶液的材料制成，并被裝配成加壓介質可方便地從其頂部進入和放掉。過濾面積為(4560±60)mm²。

二、型號及規格

三、儀器的主要技術參數

四、儀器的結構及工作原理

（一）組成

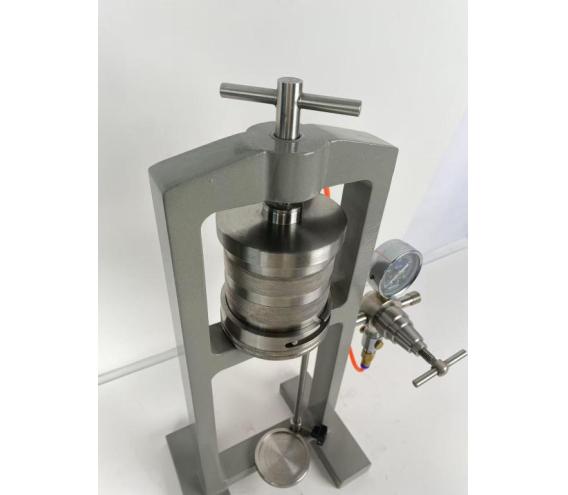

1、漿杯

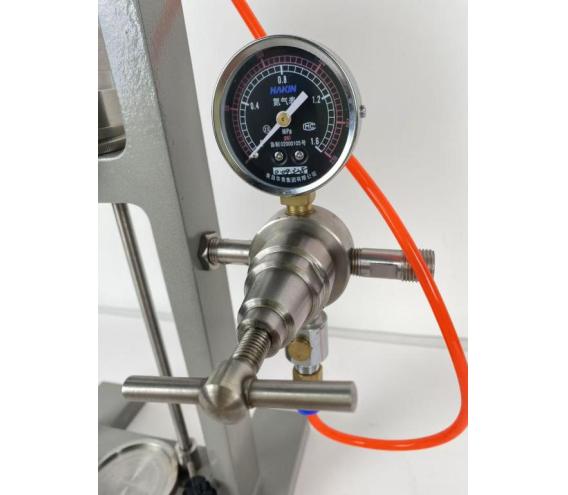

2、減壓閥組件

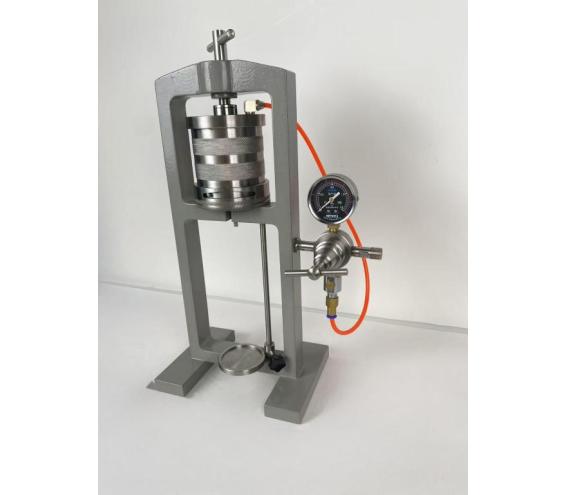

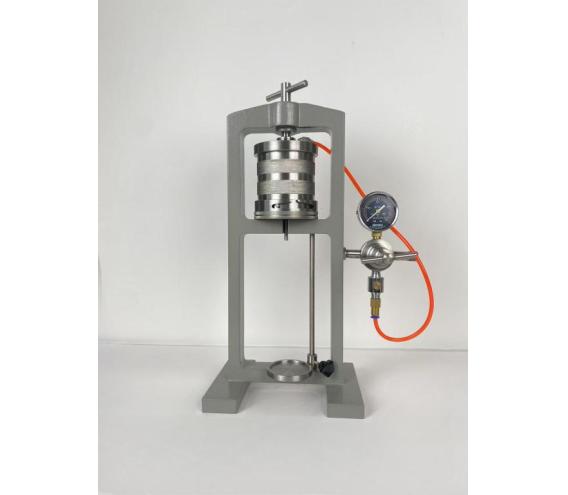

3、ZNS-5A型濾失儀結構圖

4、SD6A型六聯濾失儀結構圖

（二）工作原理

主體是內徑為76.2mm，高度至少為64mm，容積為300～400ml的筒狀漿杯。此杯是由耐強堿溶液的材料制成，并裝配成加壓介質可方便從其頂部進入和放掉。過濾面積為(4560±60)mm²。為獲得相關性好的結果，必須使用一張直徑為90mm的濾紙。

五、儀器的操作

1、確認儀器各部件皆清潔干燥，“○”型圈完好無損。將鉆井液注入漿杯中，使其液面與液位線平齊，放好密封圈和濾紙，蓋好并把刻度量筒接在濾失液下面。

2、迅速加壓并計時。所加壓力為(690±35)kPa，氣源為壓縮空氣、氮?dú)?、二氧化碳，禁用氧氣?/font>

3、30min后讀出收集的濾液體積，關閉調壓閥。移去量筒，讀取并記錄所采集濾液的體積(單位：ml),同時測定并記錄鉆井液的初始溫度℃。關閉氣源，泄掉漿杯中的壓力，取下漿杯，小心取出濾紙，用水沖洗泥餅上的鉆井液和浮泥，測量并記錄濾餅厚度(以mm為單位)，觀察濾餅質量的好壞(硬、軟、韌、松、致密、堅固等)。

六、儀器的維護與保養

1、清洗各部件并干燥待用，儀器置于干燥環境中。確保通氣孔內清潔。“○”型圈和濾網未變形、無破損，密封面無損傷。

2、移動、維修或保養儀器時。要輕拿、輕放，以免造成部件變形影響精度和使用。

3、放置時要將調壓手柄處于自由狀態。調壓手柄螺栓處，應定期旋下涂抹潤滑脂，以免生銹，造成調壓失靈。

4、調節壓力時不能將壓力調至超過壓力表總量程的2/3，逐漸加壓，不得敲擊壓力表。

5、儀器使用結束后，應將各部件內的壓力、氣體釋放干凈。泄壓后方可打開漿杯清洗干燥。

6、輸氣管禁止與腐蝕性介質接觸，不得敲擊和劃傷。

7、氣源嚴禁使用氧氣。

七、故障的判定與排除
