一、概述

高溫滾子加熱爐采用最新的PID智能控制技術，直接設定，數字顯示。該機運轉平穩、噪音小，精度高、工作范圍大、自動化程度高，操作簡單，堅固耐用，維修保養方便等特點。

二、型號及規格

三、儀器的主要技術參數

四、儀器的結構與工作原理

（一）組成

1、箱體：采用鋼架結構，硅酸鋁保溫層，不銹鋼外殼，堅固耐用。

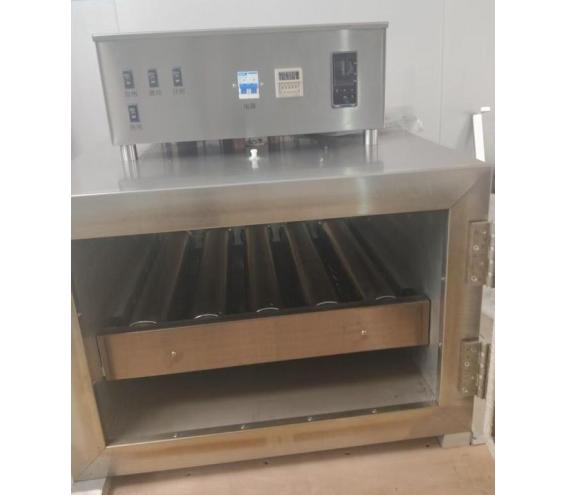

2、滾筒：采用優質金屬材料滾筒和框架，重量輕、轉動平穩。

3、加熱系統：由兩根700W加熱管加熱。

4、動力系統：由電機靠鏈輪鏈條帶動五根滾子轉動。傳動平穩可靠、噪音低。

5、電器控制：溫控部分采用智能顯示、直接進行工作設定和控制，恒溫自控準確，溫度超限自動斷開加熱電源，并發出聲光報警。定時部分定時關機，自動提示關機。

（二）工作原理

其工作原理和性能完全根據美國API標準設計。模擬鉆井液在井下環行空間內緩慢循環的速度，研究其加熱滾動中的特性。

五、儀器的操作

1、確認電壓相符，電源可靠接地。

2、接通電源，合上電器箱前側空開開關。溫度顯示窗顯示當前加熱爐內溫度。啟動電機開關，電機帶動爐內滾筒轉動，可進行樣品的攪拌。使電機空轉數分鐘，聲音、轉速正常。準備工作結束，即可進行正常工作。

3、溫度設定：打開加熱開關（1）“第一顯示”窗顯示滾子爐內實際溫度。按動按“上、下調”鍵窗口設定“第二顯示”溫度。滾子爐最高工作溫度為240℃（XGRL-4A為300℃）。當溫度接近設定溫度時，系統進入自動恒溫控制狀態。為了使加熱爐內溫場更加均勻，加熱時需要開啟鼓風開關（4）

4、定時設定：?jiǎn)?dòng)“計時開關”后，顯示窗顯示。按動鍵“+”或“-”設定定時時間。

六、儀器的維護與保養

1、移動、維修或保養儀器時。要輕拿、輕放，以免造成部件變形影響精度和使用。

2、每次使用完畢后，應及時清理滾子爐內腔，放置干燥環境內。

3、定期給鏈輪、鏈條加潤滑油。

七、故障的判定與排除
