4J32超因瓦合金

一、基本信息

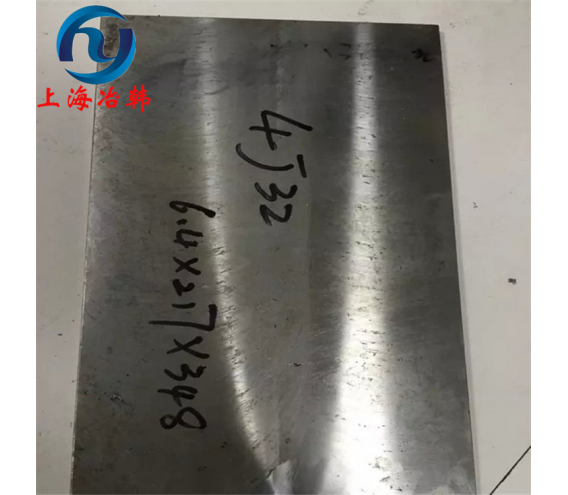

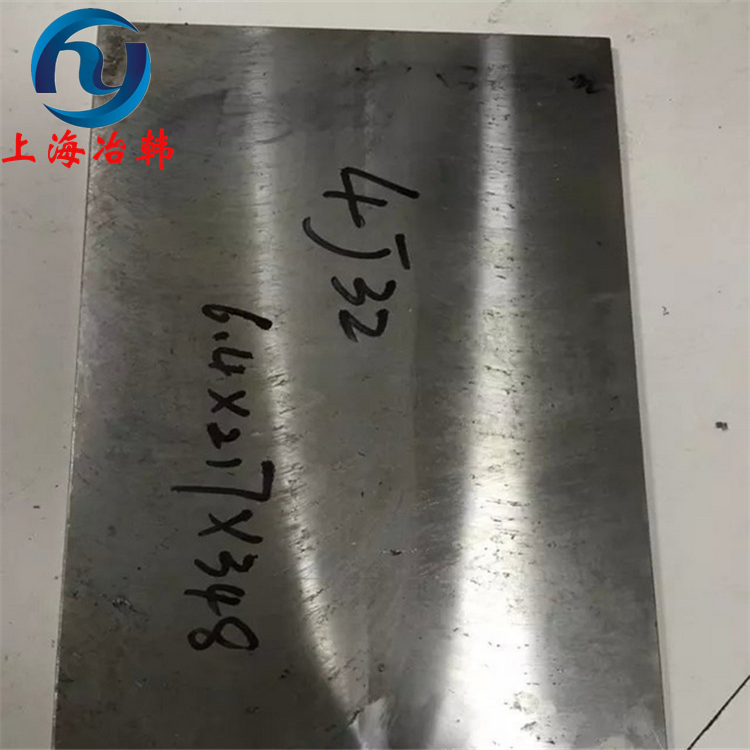

4J32合金，也被稱為超因瓦合金（Super-Invar），是一種具有極低熱膨脹系數(shù)的精密合金。其材料牌號為4J32，技術(shù)標(biāo)準(zhǔn)遵循YB/T 5241-1993《低膨脹合金4J32、4J36、4J38和4J40技術(shù)條件》。該合金主要被用于制造在環(huán)境溫度變化范圍內(nèi)尺寸要求高度精密的儀表零件。
二、化學(xué)成分
4J32合金的主要化學(xué)成分包括：碳（C）≤0.05%，硅（Si）≤0.20%，磷（P）≤0.020%，硫（S）≤0.020%，銅（Cu）0.4-0.8%，錳（Mn）0.2-0.6%，鈷（Co）3.2-4.2%，鎳（Ni）31.5-33.0%，以及余量的鐵（Fe）。上海冶韓合金集團(tuán)公司銷售部歡迎新老客戶來電咨詢!周工/TEL：①③⑧---①⑥①⑥---⑥③④③（vx號）
物理性能
熔化溫度范圍：1430～1450℃。

密度：ρ=8.10 g/cm3。

熱導(dǎo)率：λ=13.9 W/(m·℃)。

熱膨脹系數(shù)：在20-50℃范圍內(nèi)為0.7，在20-100℃范圍內(nèi)為0.8，在20-200℃范圍內(nèi)為1.4，在20-300℃范圍內(nèi)為4.3，在20-400℃范圍內(nèi)為7.2，在20-500℃范圍內(nèi)為9.3。
三、4J32的力學(xué)性能包括：

· 抗拉強(qiáng)度：室溫下約為480-600 MPa。

· 屈服強(qiáng)度：通常在240-340 MPa之間。

· 延伸率：一般在20-30%左右。

· 硬度：約為160-200 HBW（布氏硬度）。

四、熱處理制度
4J32的熱處理通常包括加熱至840℃±10℃，保溫1小時后水淬，以及在320℃±10℃保溫1小時后隨爐冷或空冷的過程。這樣的熱處理制度有助于獲得穩(wěn)定的組織結(jié)構(gòu)和性能。
五、組織結(jié)構(gòu)
4J32主要由奧氏體(γ)相組成，這種相在低溫下具有良好的穩(wěn)定性。嚴(yán)格控制熱處理工藝和化學(xué)成分，可以避免在常溫或低溫下發(fā)生奧氏體向針狀馬氏體(α)的轉(zhuǎn)變，這種轉(zhuǎn)變會導(dǎo)致體積膨脹效應(yīng)和膨脹系數(shù)的增高。

六、應(yīng)用領(lǐng)域
4J32主要用于：

· 精密儀器：制造高精度的長度測量儀器、標(biāo)準(zhǔn)量具等。

· 航空航天：用于制造航天器、航空器的精密零部件。

· 電子工業(yè)：制造精密電子元件和裝置。

· 光學(xué)領(lǐng)域：制造光學(xué)儀器的關(guān)鍵部件。
